데이터센터
허영민 @whyamheo / 건축설계스튜디오 VII
미래의 데이터 센터는 도시 속으로 들어와 도시의 거점 시설로 재탄생하여 사람들과 데이터를 연결 시킬 수 있는 Urban Node의 역할을 한다.
Introduction
위치 : 부산광역시 에코델타시티 연구시설 1-1, 1-3
용도 : 데이터 센터, 복합문화공간
층수 : 지하 3층, 지상 9층
대지면적 : 24,500 ㎡
건축면적 : 14,500 ㎡
연면적 : 102,500 ㎡
건폐율 : 59%
용적율 : 418%
구조 : 철근콘크리트
Architecture that I think of
<urban data center of the future>
도시의 발전은 기술 속에 사람이 녹아들 때 이루어진다. 데이터 천국이라고 불리는 현시대에서 데이터의 중심이 되는 데이터 센터는 사람들을 막고, 도시와 별개로 형성되고 있다. 데이터 센터는 실재하지 않는 비물질적 데이터를 관리하는 건축물로, 사람이 아닌 기계를 위해 지어진 건축물이다.
미래의 데이터 센터는 도시 속으로 들어와 도시의 데이터를 좀 더 적극적으로 연결하며 도시의 거점시설로 재탄생하여 철옹성 같은 존재가 아닌, 도시에 열려있어 자유롭게 이용 및 체험하며 도시의 사람들과 데이터를 연결할 수 있는 Urban Node의 역할을 하여야 한다.
Site
<site analysis>
대상 부지인 에코델타시티는 국가시범 스마트시티로 수많은 신기술이 적용된 도시이다. 주거뿐 아니라 다방면에서 새로운 기술들이 적용되어 있는데, 이는 데이터 기반으로 이루어지는 기술들이다. 에코델타시티에서의 데이터의 이동은 타 도시에 비해 더욱 깊이 연결되어야 하며, 설정한 대지는 도시 중심지와 근접하여 모든 종류의 데이터를 처리하기에 용이하며, 도시에 열려 사람들이 접근하기에 유리한 부지이다.
Design

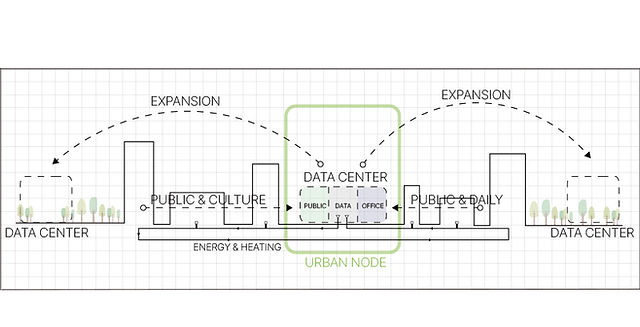

<three nodes for next generation of smart city>
에코델타시티에서 사용되는 4세대 기술은 모든 데이터 기반이다. 기존의 데이터 센터는 단순히 데이터 저장소로 이용되었던 반면에, 세 가지 노드는건물 내에서 끊임없이 순환하며 새로운 문화와 기술의 발전소 역할을 수행한다.
<design process>
데이터 센터를 상층부에 두고 저층부를 열어 도시의 흐름을 끊이지 않게 계획한다. 저층부의 경우 층이 올라가면서 점차 작은 크기로 공간이 형성되며 도심 언덕을 만든다. 문화공간과 연구개발시설이 적절하게 조화되면서 자유로운 동선을 가진다. 위아래 단절된 두 공간을 연결해 줄 세 가지 중앙 공간을 제시하여 데이터 센터가 도시 속에서 기능할 수 있는 방법을 제안한다.
<ground floor plan>
<6th floor isometric>
곡선 건물 형태로 내부 관리자의 효율적인 이동이 가능하며, 코어는 서버 룸과 가까이 있어 관리자의 불필요한 이동을 줄이고 신속한 대응이 가능하다.
각 층의 두 본부는 서로 마주 보고 있어 중간 데이터 돔을 통해 전체 데이터 상태를 쉽게 확인할 수 있으며, 서버 룸에 대한 접근성이 좋.
<efficient server management path>
외부 공기의 유입을 냉방 방식으로 설정하여 효율성과 지속성이 높은 에너지 절감 시스템을 구축하였다. 또한 서버실에서 냉, 온풍의 이동 통로를 분리하고 통로와 서버 공간을 분리하여 냉방 효율을 향상시켰다.
서버실에서 배출된 배기열은 송풍기를 통해 스마트팜으로 공급된다.
<high efficiency energy planning>
<perspective section plan>
<section plan>
<axonometric plans and circulations>
Media facade
Led 패널을 사용한 Double-Skin 형태로 공기 흡기는 가능한 채로 도시에 스크린 역할을 제공하여 내부 데이터를 드러낸다.
Open data dome
데이터를 시각화하여 흐르는 데이터를 도시에 드러냄을 통해 새로운 체험을 할 수 있는 공간을 제공한다.
Hill of urban culture
도시에 유기적인 형태의 언덕을 형성한다. 미디어 도서관, 데이터 쇼룸, 테크노 센터가 배치되며 다양한 내부 동선을 통해 다양한 체험을 가능하게 한다.
<perspective view ; entering space>
<perspective view>
Model
<physical model ; front view>
<physical model ; exterior>

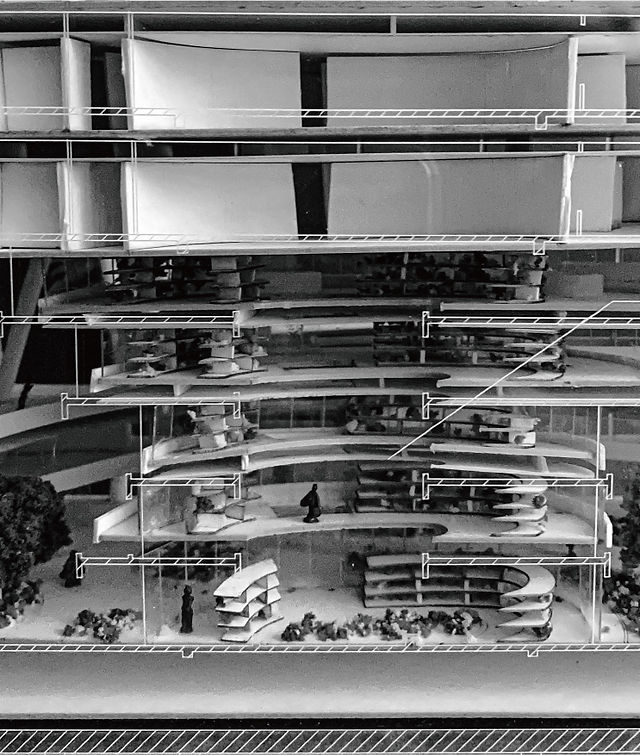

<physical section model>
<physical section model ; open data dome>
<physical section model ; smart farm>
Software
레빗, 오토캐드, 포토샵, 일러스트, 인디자인, 루미온
